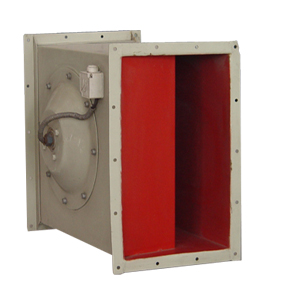

GDF系列离心式管道风机

一、 特点
GDF系列离心式管道风机，系本公司吸取国外先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。
二、 型号结构
叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化模具加工后点焊接而成。结构牢固、合理紧凑。电机支座采用镀锌经机械化模具制作成形。
电机均用单支撑外旋电机，叶轮固定在电机外壳上，点击支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
三、 风机用途
该产品可广泛用于宾馆、商场医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的同风换气。
四、 使用条件
输送气体的种类：空气和其他不自然的、无腐蚀性的、对人体无害的气体
气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3.
气体温度使用范围：-20℃~80℃。
该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。
五、 设计选用说明
该管道风机属前向多翼型离心通风机，在相同风量，分压情况下，其噪声比轴流风机低的多。
本系列风机的风量、风压、噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送、排风系统。
在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系列的下正常使用。
当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。风机配用单相（200v）电机的电源接线图放置在风机电源接线盒内。
风机运行时振动小，一般不需采用减震措施。若设计认为有必要，可在风机支承外加减振橡胶或减振弹簧。
